전자캐드기능사 필기 개념 정리 07 — 발진 및 펄스회로

전자캐드기능사 필기 개념 정리 07 — 발진 및 펄스회로

신호를 스스로 만들어내는 발진회로와,
On/Off를 반복하는 펄스회로를 알아봐요.

---

발진회로 — 신호를 스스로 만들기

지금까지 다룬 증폭회로는 입력 신호가 있어야 동작했어요.



발진회로는 다릅니다. 입력 신호 없이도 스스로 일정한 신호를 만들어내는 회로예요.



라디오나 시계에서 정확한 주파수의 신호가 필요한데,
이걸 만들어주는 게 바로 발진회로예요.





발진의 원리:



증폭회로의 출력 일부를 다시 입력으로 되돌리는 궤환(피드백)을 이용해요.
이 되돌아온 신호가 다시 증폭되고, 또 되돌아가고를 반복하면서
스스로 진동하는 신호가 만들어져요.

---

변·복조회로

변조(Modulation): 신호를 전송하기 좋은 형태로 바꾸는 것
복조(Demodulation): 변조된 신호를 다시 원래 신호로 되돌리는 것



라디오 방송을 떠올려보면 이해가 쉬워요.

방송국: 음성 신호를 전파에 실음 (변조)
        ↓ 전파로 전송
라디오: 전파에서 음성 신호를 다시 꺼냄 (복조)



AM(진폭 변조), FM(주파수 변조) 같은 용어를 들어보셨을 텐데,
이게 바로 변조 방식의 종류예요.

---

펄스란 무엇인가

펄스(Pulse)는 순간적으로 On/Off가 반복되는 신호예요.

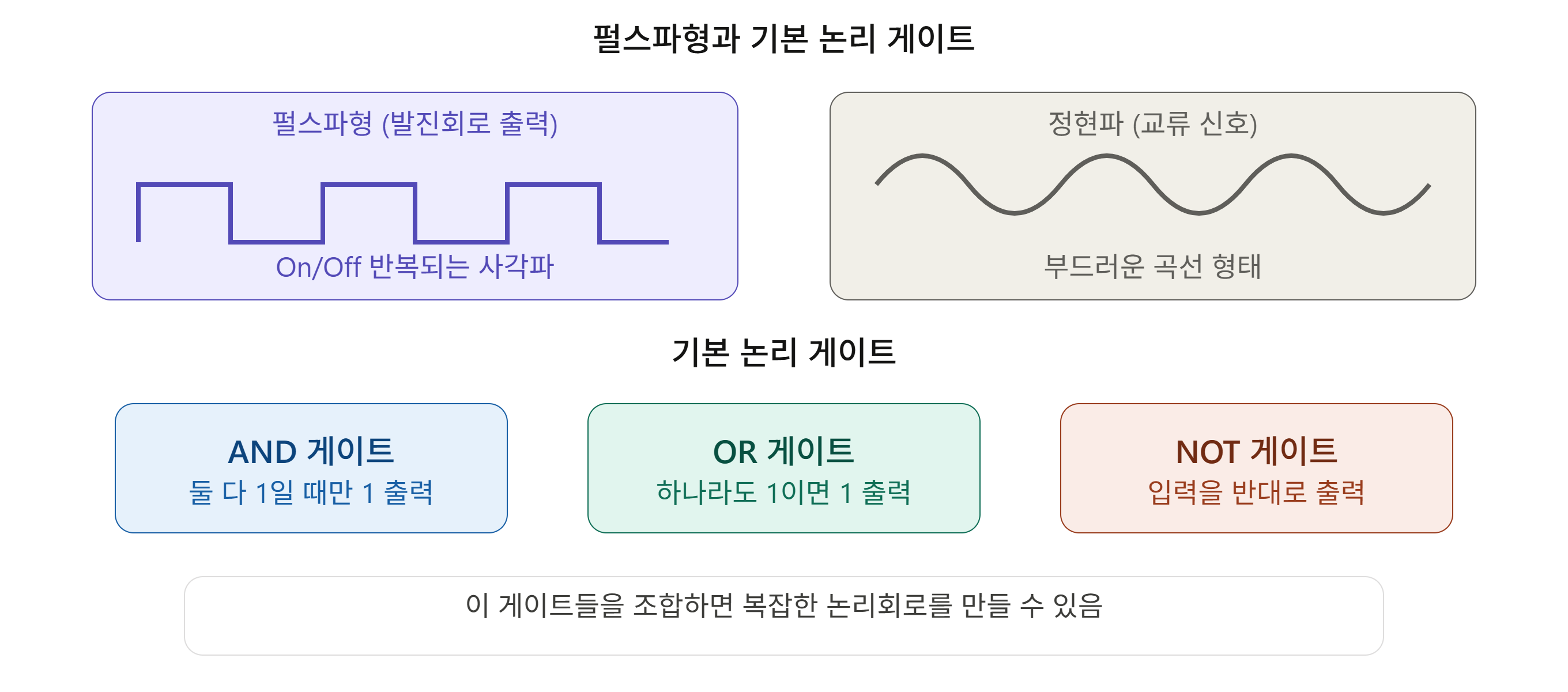

정현파(부드러운 곡선의 교류)와 달리, 펄스는 사각형 모양으로 뚝뚝 끊어집니다.

정현파: 부드럽게 오르내림 (~~~~)
펄스파: 뚝뚝 끊어짐       (⎍⎍⎍⎍)



디지털 회로(컴퓨터 내부)는 거의 전부 펄스 신호로 동작해요.
0과 1을 표현하는 게 결국 펄스의 On/Off거든요.



---

펄스회로의 핵심 항목

출제기준에 명시된 세부항목은 세 가지예요.



1. 펄스발생의 기본

펄스를 만들어내는 기본 회로예요.
앞서 배운 발진회로의 한 종류로, 사각형 파형을 만들어냅니다.



2. 펄스응용회로의 기본

만들어진 펄스를 가지고 실제로 활용하는 회로예요.
타이밍 제어, 카운터 등에 응용됩니다.



3. 멀티바이브레이터 회로

펄스를 만드는 대표적인 회로 형태예요. 세 종류가 있어요.

비안정 멀티바이브레이터 — 스스로 계속 On/Off 반복 (별도 트리거 불필요)
단안정 멀티바이브레이터 — 트리거 신호가 오면 한 번만 펄스 발생
쌍안정 멀티바이브레이터 — 트리거마다 상태가 바뀜 (플립플롭의 기초)



쌍안정 멀티바이브레이터는 다음 편 논리회로의 플립플롭과 직접 연결되는 중요한 개념이에요.

---

발진/펄스회로 핵심 정리

항목	내용
발진회로	입력 없이 스스로 신호 생성 (궤환 이용)
변조	신호를 전송 형태로 변환
복조	변조된 신호를 원래대로 복원
펄스	On/Off 반복되는 사각형 신호
멀티바이브레이터	비안정/단안정/쌍안정 3종류

---

전자캐드기능사 출제 포인트

✅ 발진회로 — 입력없이 스스로 신호 생성, 궤환(피드백) 이용
✅ 변조 vs 복조 — 전송형태 변환 vs 원래신호 복원
✅ 펄스 = 사각형 On/Off 반복 신호 (정현파와 대조)
✅ 멀티바이브레이터 3종류 — 비안정/단안정/쌍안정
✅ 쌍안정 멀티바이브레이터 = 플립플롭의 기초 (다음 편 연결)



다음 편에서는 논리회로 — 조합논리회로와 순서논리회로로 이어갑니다!



궁금한 점은 댓글로 남겨주세요!

---
