전자캐드기능사 필기 개념 정리 01 — 전기전자공학 기초 (전하·전류·전압)

전자캐드기능사 필기 개념 정리 01 — 전기전자공학 기초 (전하·전류·전압)

전자캐드기능사 필기의 전기전자공학 파트,
기초 개념부터 차근차근 정리합니다.
CAD 파트는 제외하고 전기전자공학 + 전자계산기일반 위주로 진행해요.

---

전자캐드기능사 필기 구성 다시 확인

전자캐드기능사 필기는 3개 과목이에요.

과목	문항 수	이 시리즈에서 다루는가
전기전자공학	15~18문항	✅ 다룸
전자계산기일반	15~18문항	✅ 다룸
전자제도(CAD) 이론	28~33문항	❌ 제외 (별도)



이 시리즈는 전기전자공학 + 전자계산기일반 파트만 다룹니다.
CAD 이론은 실습이 필요한 부분이라 별도로 준비하세요.



💡 전자기능사와 이 파트가 많이 겹쳐요!
전자기능사 공부했다면 이 부분은 복습이 돼요.

---

전기전자공학 파트 — 전기의 근본부터

전하 (電荷, Charge)

전기를 이해하는 출발점은 전하예요.

전하는 전기적 성질을 띤 입자입니다.



물질을 이루는 원자 안에 있어요.

도선에서 실제로 움직이는 건 전자(–)예요.
이 전자의 움직임이 전기의 본질입니다.

---

전하량 (Q, 쿨롱 C)

전하가 얼마나 있는지 나타내는 양이에요.

기호: Q
단위: C (쿨롱, Coulomb)

1C = 전자 6.25 × 10¹⁸ 개



전자 하나의 전하량은 너무 작아서,
약 62.5경 개가 모여야 1C이 돼요.

---

전기력 — 같은 극 척력, 다른 극 인력

전하 사이에는 힘이 작용해요.

이게 쿨롱의 법칙 기초예요.

---

전류 (I, 암페어 A)

전류는 전하의 흐름이에요.



$$I = \frac{Q}{t}$$

전류(I) = 전하량(Q) ÷ 시간(t)
단위: A (암페어, Ampere)

1A = 1초 동안 1C의 전하가 통과할 때의 전류



물의 비유:

---

⚠️ 전류 방향 vs 전자 이동 방향 (시험 단골!)

전류 방향:  (+)극 → (–)극
전자 이동:  (–)극 → (+)극





둘이 반대예요!



역사적으로 전자 발견 이전에 전류 방향을 (+)→(–)로 정의했고,
나중에 전자 이동 방향이 반대임을 알았지만 관례를 바꾸지 않았어요.

⚠️ 시험 포인트: 전류 방향과 전자 이동 방향은 반대!

---

전압 (V, 볼트 V)

전류를 흐르게 만드는 전위차(전기적 높이 차이)예요.



$$V = \frac{W}{Q}$$

전압(V) = 에너지(W, 줄) ÷ 전하량(Q, 쿨롱)
단위: V (볼트, Volt)

1V = 1C의 전하가 이동하면서 1J의 에너지를 사용할 때의 전위차

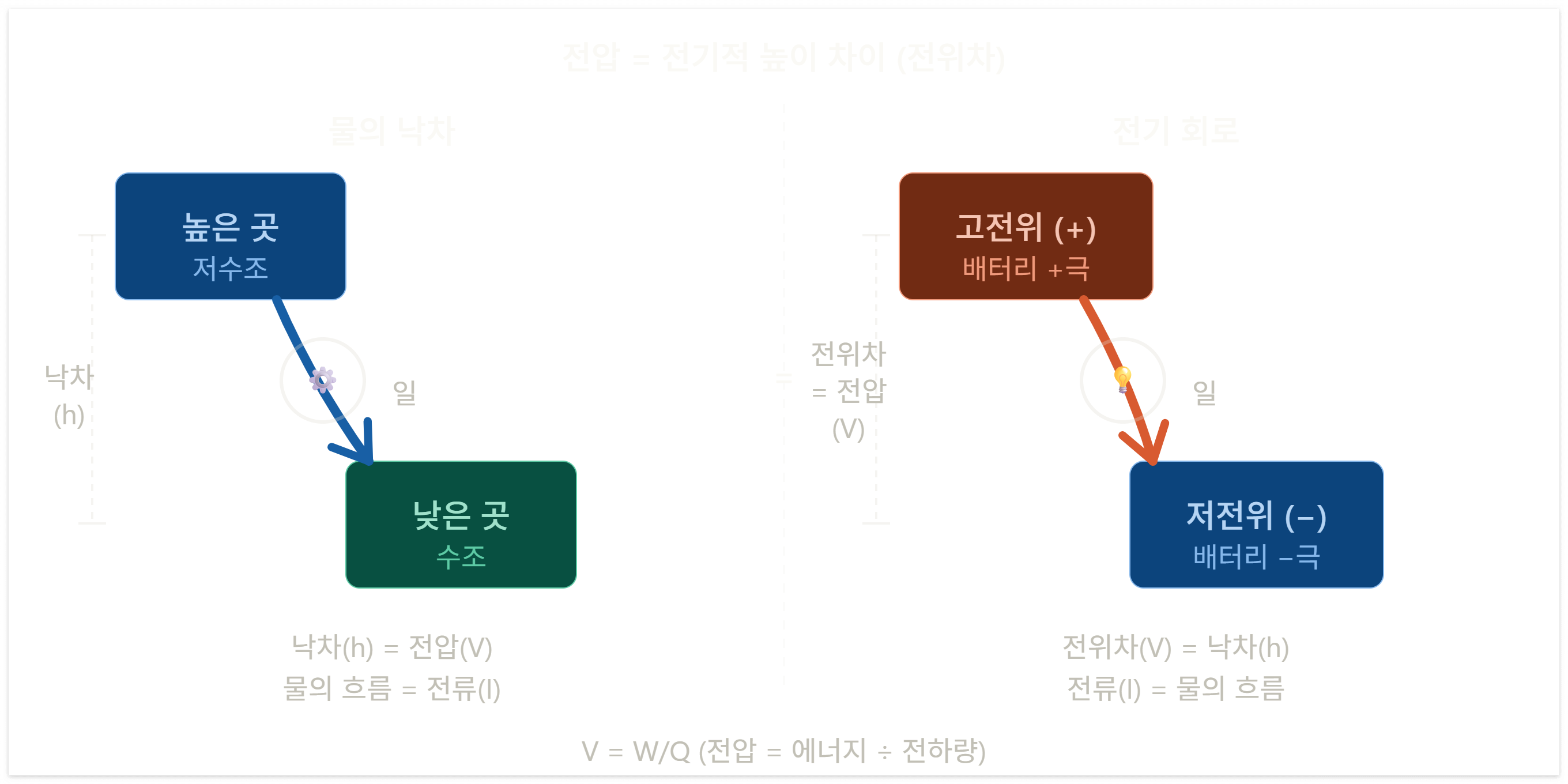

물의 비유:

높은 곳 → 낮은 곳으로 물이 흐름 (낙차)
高전위  → 低전위로 전류가 흐름  (전위차 = 전압)





건전지 = 전위차를 만들어주는 장치

---

전기 기본 물리량 한눈에 정리

물리량	기호	단위	공식	비유
전하량	Q	C (쿨롱)	—	물의 양
전류	I	A (암페어)	I = Q/t	물의 유량
전압	V	V (볼트)	V = W/Q	낙차 (높이 차)

전압(V)이 → 전류(I)를 흐르게 한다
전류(I)가 → 전하(Q)를 운반한다

---

전자캐드기능사 출제 포인트

이 파트에서 자주 나오는 유형이에요.

• 전류의 단위 → A (암페어)
• 전압의 단위 → V (볼트)
• 전하량의 단위 → C (쿨롱)
• 전류 방향과 전자 이동 방향 → 반대
• 1A의 정의 → 1초에 1C 통과
• 1V의 정의 → 1C 전하가 1J 에너지 사용 시 전위차

---

다음 편에서는 옴의 법칙과 저항 으로 이어갑니다!



궁금한 점은 댓글로 남겨주세요!

---
