전자캐드기능사 필기 개념 정리 06 — 각종 증폭회로

전원회로 다음은 증폭회로입니다.
작은 신호를 어떻게 크게 만드는지 트랜지스터 동작 원리로 이해해봐요.

증폭이란 무엇인가

증폭(Amplification)이란 작은 신호를 더 큰 신호로 키우는 것이에요.

마이크에 작게 말한 소리가 스피커에서 크게 나오는 게 바로 증폭 작용 덕분이에요.

증폭회로의 핵심 부품은 트랜지스터입니다.
06편(전자부품)에서 배운 트랜지스터가 여기서 본격적으로 활용돼요.

트랜지스터는 3개 단자(베이스, 컬렉터, 이미터)로 구성됩니다.

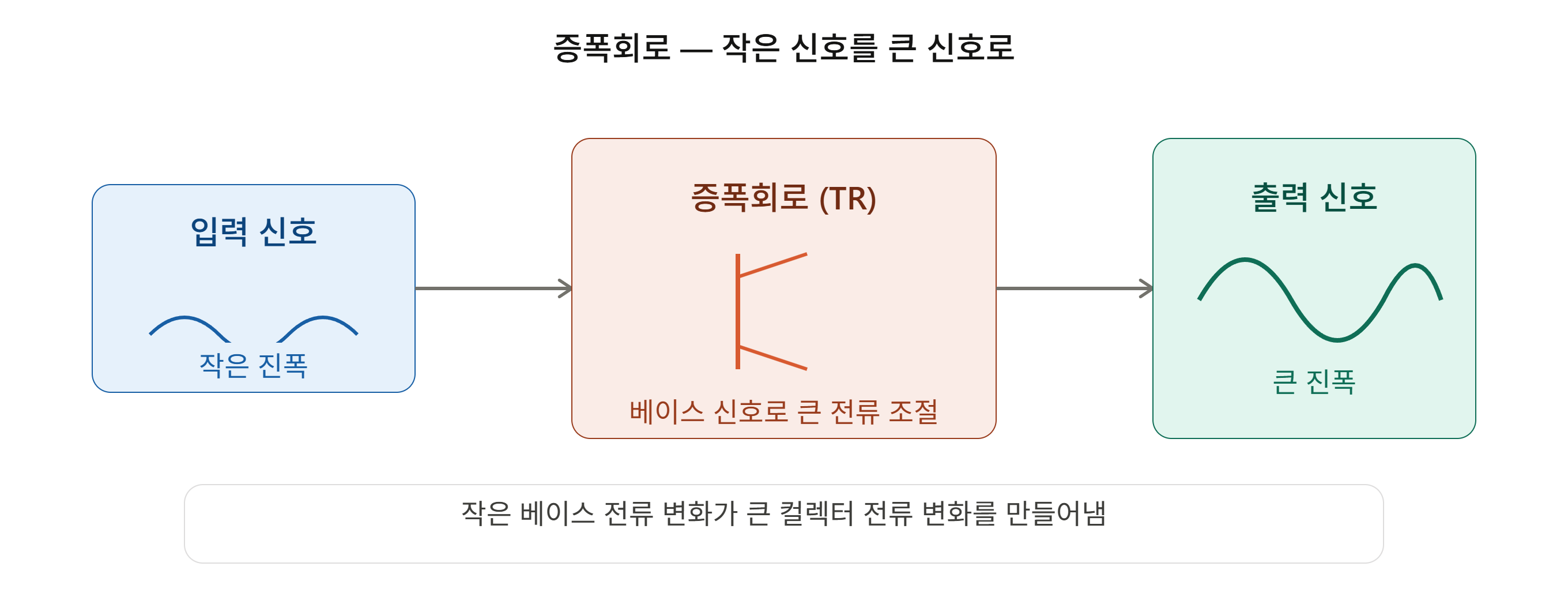

핵심 원리:

베이스에 작은 전류 변화를 줌
        ↓
컬렉터-이미터 사이에 훨씬 큰 전류 변화가 발생

작은 입력으로 큰 출력을 제어하는 거예요.
수도꼭지를 살짝 돌리는 작은 힘으로 콸콸 쏟아지는 많은 물을 조절하는 것과 비슷한 느낌이에요.

증폭률(이득, Gain)

입력 대비 출력이 몇 배 커졌는지를 나타내는 값이에요.

증폭률 = 출력 신호 크기 / 입력 신호 크기

증폭률이 높을수록 작은 신호를 더 크게 키울 수 있어요.

출제기준에 명시된 세세항목은 두 가지예요.

트랜지스터를 연결하는 방식에 따라 증폭회로가 여러 종류로 나뉩니다.
대표적으로 이미터를 공통으로 쓰는 방식(이미터 접지), 베이스를 공통으로 쓰는 방식, 컬렉터를 공통으로 쓰는 방식이 있어요.

각 방식마다 증폭률, 입력/출력 임피던스 특성이 달라서 용도에 맞게 선택해요.

연산증폭기(OP-Amp)를 이용한 증폭회로예요.

OP-Amp는 집적회로(IC) 형태로 만들어진 증폭 전용 부품으로, 트랜지스터를 여러 개 조합한 것보다 훨씬 간편하게 증폭, 가산, 감산 같은 연산 기능을 구현할 수 있어요.

일반 트랜지스터 증폭 → 개별 부품으로 직접 설계
연산증폭회로(OP-Amp)  → IC 하나로 간편하게 구현

✅ 증폭 = 작은 신호를 큰 신호로 키우는 것
✅ 핵심 부품 — 트랜지스터, OP-Amp(연산증폭기)
✅ 증폭률 = 출력 ÷ 입력
✅ 트랜지스터 증폭 원리 — 베이스 전류로 컬렉터 전류 제어
✅ 연산증폭회로 — IC 하나로 증폭/가산/감산 기능 구현

다음 편에서는 발진 및 펄스회로로 이어갑니다!

궁금한 점은 댓글로 남겨주세요!
